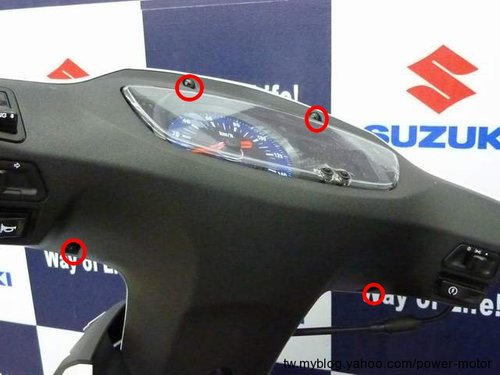

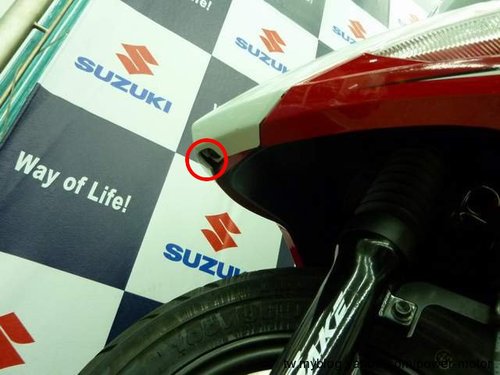

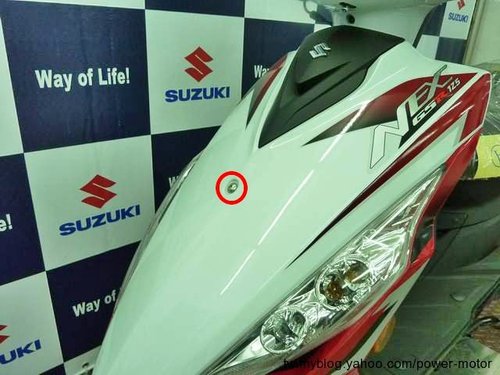

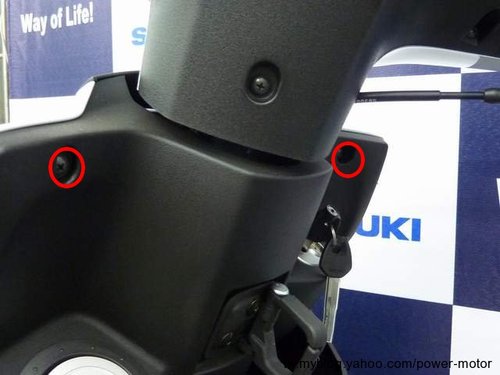

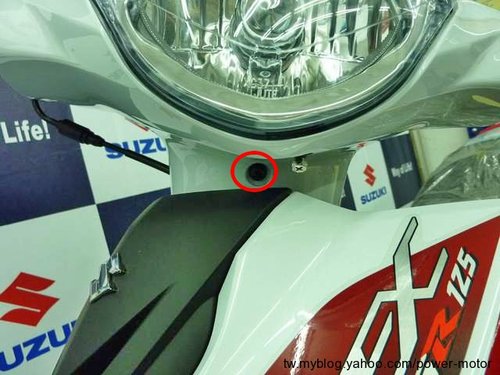

拆除螺絲

拆除螺絲

拆除螺絲

拆除螺絲

拆除螺絲

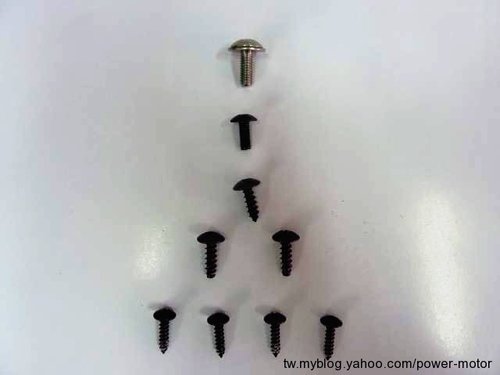

總共拆除9顆螺絲..既可拆離面板與把手前蓋

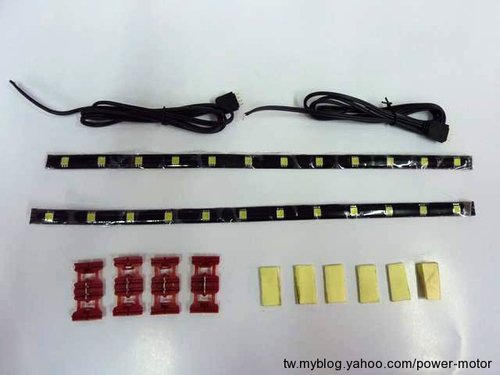

準備

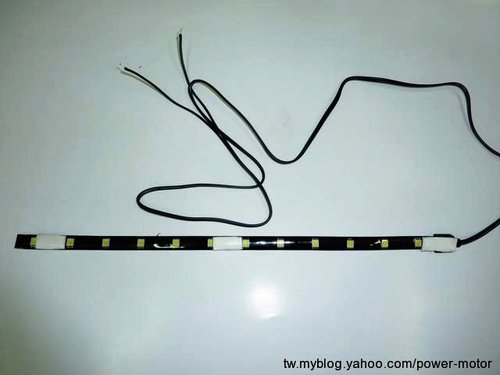

30公分長SMD LED白色燈條x2 (一條約150~200元)

偶合器x4(一個約8~10元)

雙面膠x6

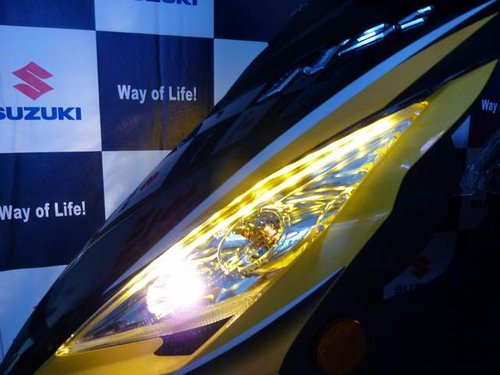

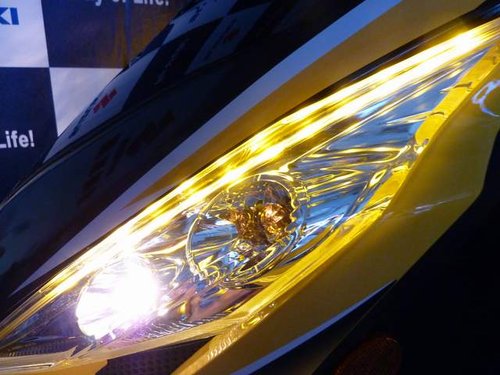

燈條的顏色有..藍..紅..黃..紫..白..綠..等多款顏色..

把雙面膠貼在燈條上

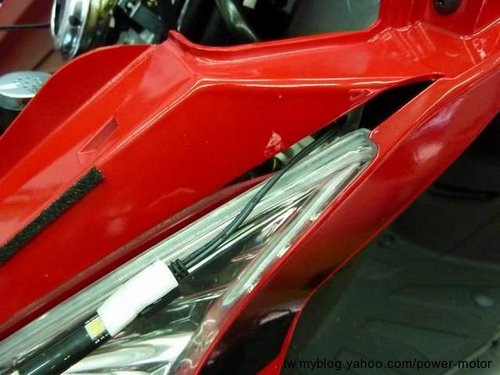

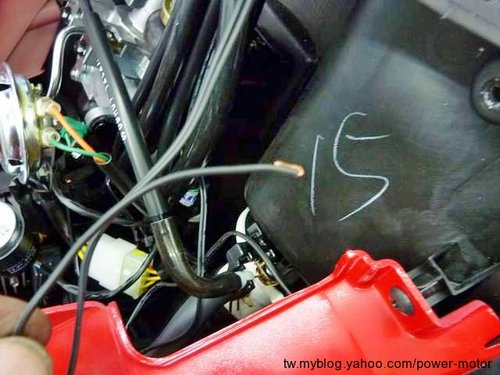

把電線穿過間隙

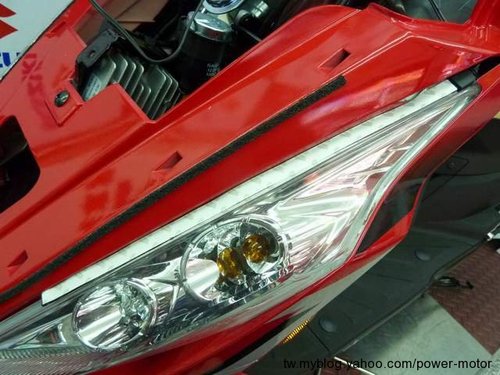

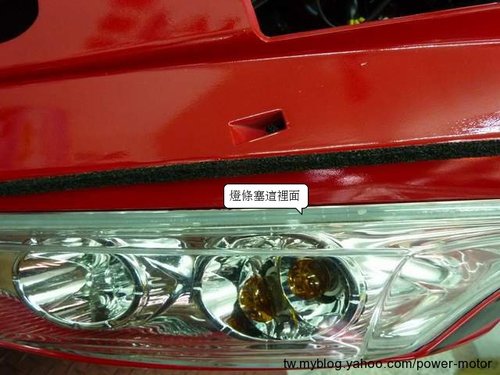

燈條就是塞在這溝裡..

背面朝上...盡量往內側靠..

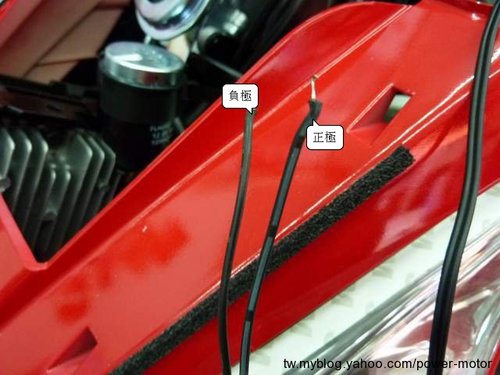

黑白色線為正極...裝反燈不會亮

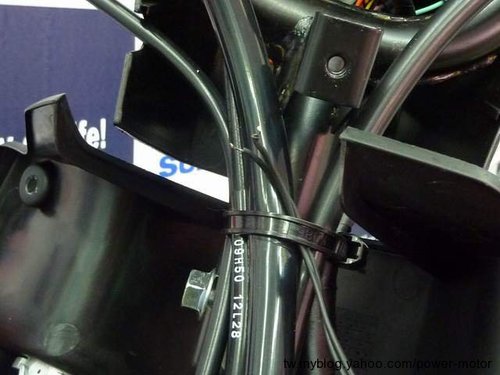

把電線穿過束帶

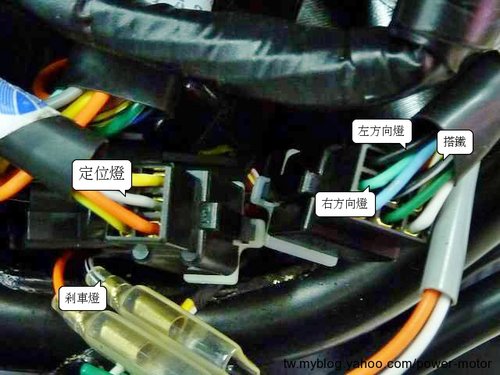

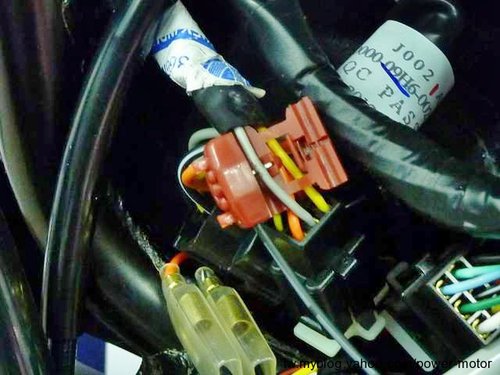

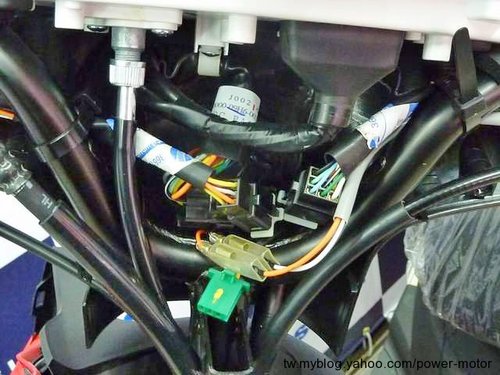

找出這兩組配線

你想讓燈條當定位燈...就讓燈條正極接灰色線

你想讓燈條當方向燈閃爍...就讓燈條正極接黑色與淺綠色線

你想讓燈條按剎車時亮起...就讓燈條正極接白黑色線

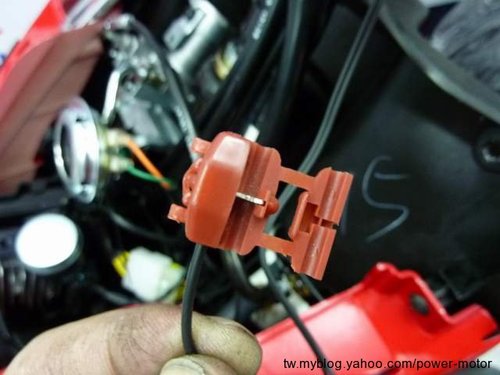

不善使用剝線鉗..怕剪斷電線...可以去台北市的光華商場內尋找買這種偶合器來用

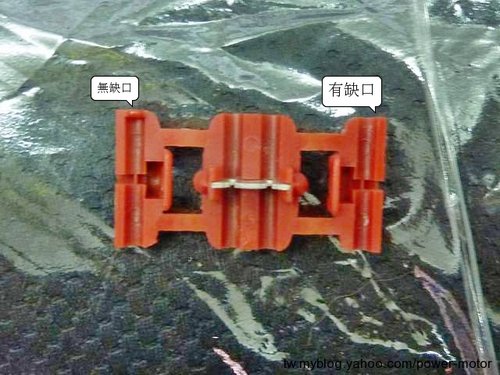

要注意..它一端有缺口...一端無缺口

因燈條的電線有比較細...個人習慣再剝一點電線..反折來增加接觸面..

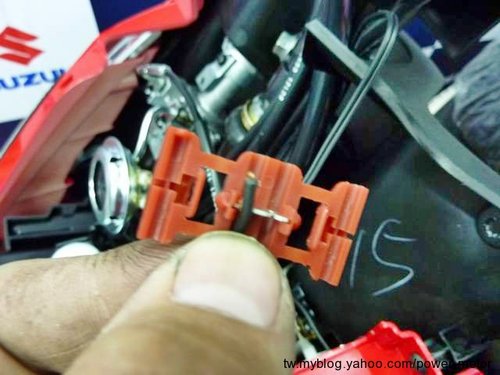

把電線放入偶合器無缺口那一端..

蓋上..壓緊..既可完成跨接

本次示範是改裝定位燈...於是把灰色線..放在偶合器有缺口那端..

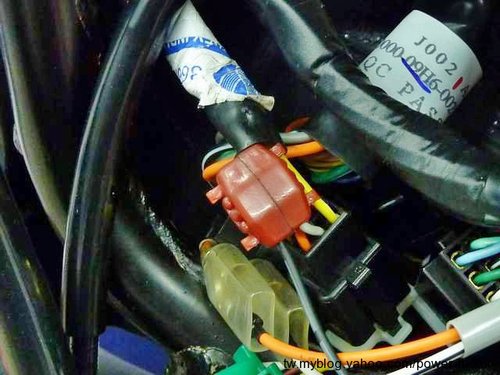

蓋上..壓緊...既完成跨接

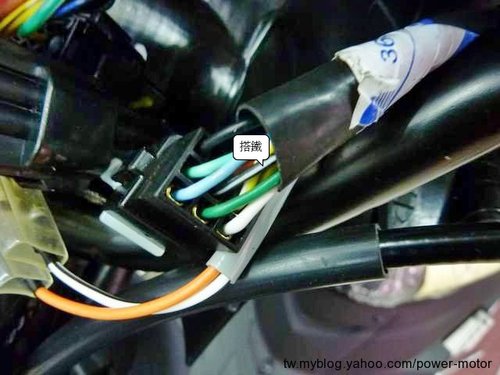

找到本車搭鐵的黑白色線

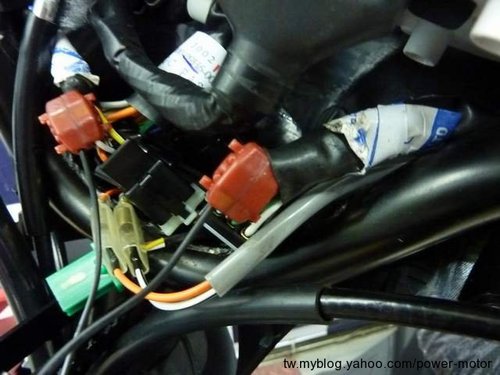

一樣的方式...跨接燈條的負極

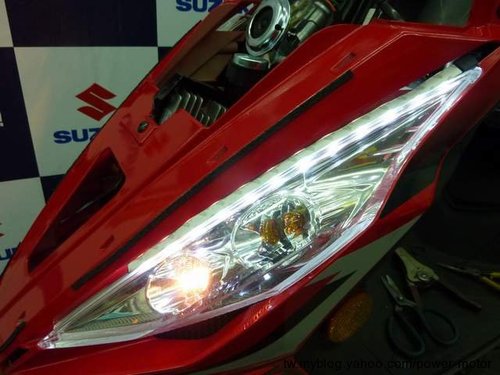

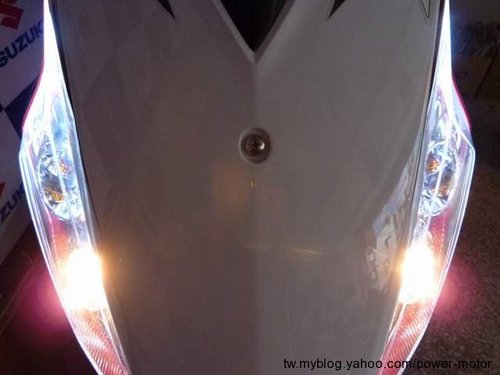

試開小燈...看看是否導通

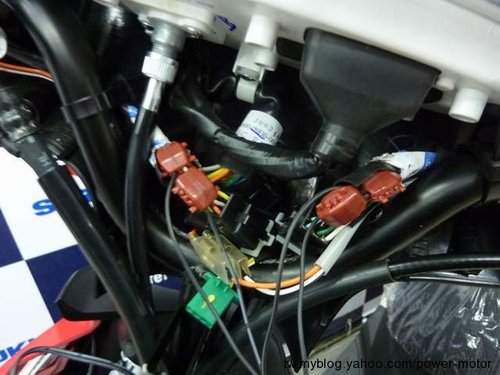

另一燈條也是按上面方式接上..

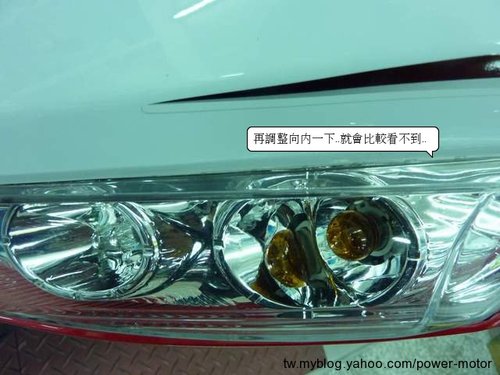

如果會看到燈條的邊...可以將燈條再往內移一下

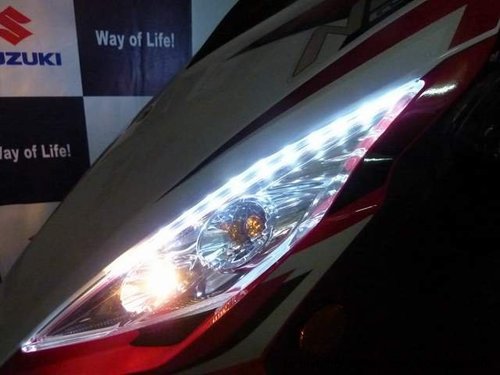

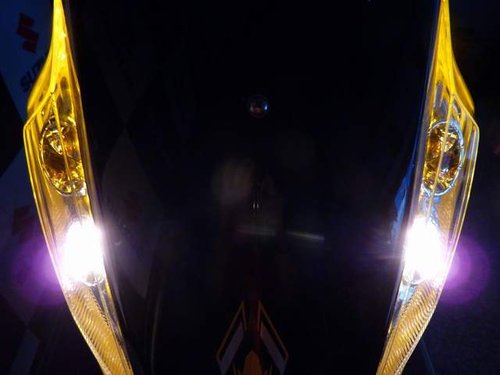

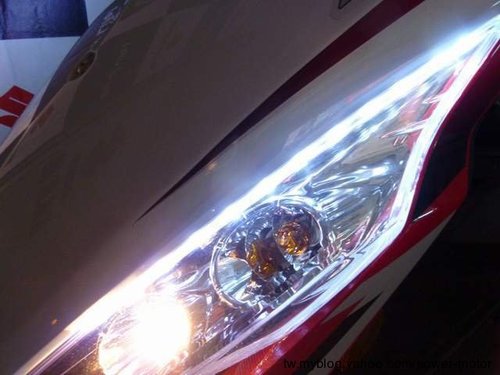

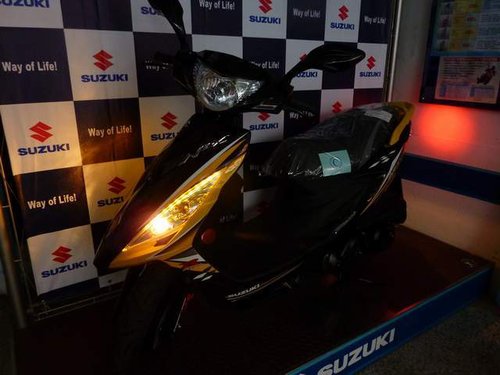

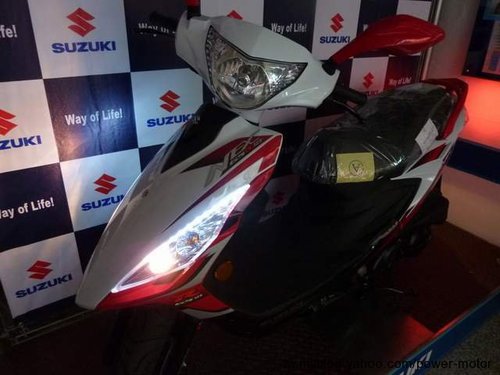

完成..

依車輛燈光與標誌檢驗規定...

機車的前位置燈或晝行燈..燈色應為白色或淡黃色
